今回で、小児在宅医療で、誰も教えてくれない、こんな疑問、あんな疑問の13回目になります。
今回は、＃045の質問に対する説明の続きです。
質問を再掲します。
「気管切開をして、夜間は人工呼吸器を使用している3歳の男の子がいます。気管吸引を行ってもしっかりと分泌物が引けず、肺雑音が残ってしまいます。小児で分泌物が引けない原因を教えてください」
＃045と＃046で、小児において分泌物が引きにくい理由の１つに吸引チューブの太さが影響することを説明しました。そして、＃046ではAARC（American Association for Respiratory Care：米国呼吸療法学会） が推奨する、気管チューブのサイズに対する気管吸引チューブのサイズの選択のポイントについても説明しました。
＃045で、14Fr（フレンチ）の気管吸引チューブの中を分泌物が通過するときの抵抗を1とすると、8Frの気管吸引チューブの中を分泌物が通過するときの抵抗は22.5倍になることを説明しました。気管吸引チューブのサイズは5Fr～18Frまであるため、各サイズの抵抗値の変化がどうなっているのか気になったので、グラフにまとめてみました。
気管吸引チューブの条件は、長さはすべて同じ（例えば40cm）、気管吸引チューブの壁の厚さは0.5mmと統一して、18Frの気管吸引チューブの抵抗値を1としたときの各サイズの気管吸引チューブの抵抗が何倍に上昇するかを計算し、グラフ化しています
（図1）。
このグラフを見ると、きっと小児における分泌物の吸引のしにくさがわかると思います。

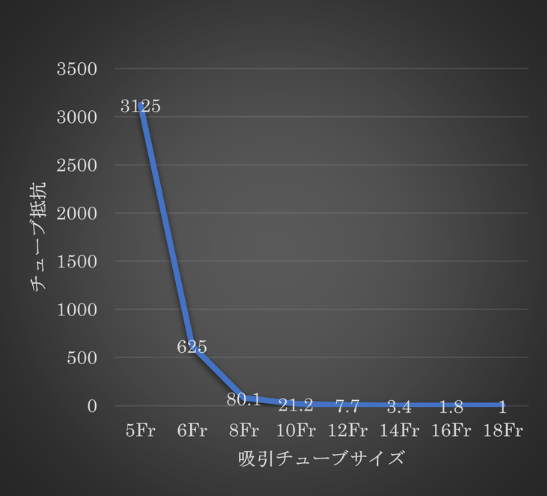

図1 気管吸引チューブのサイズにおける気管吸引チューブの抵抗
（18Frのチューブ抵抗を1とした場合、チューブの厚さは0.5mmで統一）
とてもびっくりするグラフだと感じませんか？
気管吸引チューブのサイズが細くなるほど、抵抗値が急激に高くなっていきます。
18Frの抵抗値：1に対して、10Frは21倍、8Frは80倍ですが、グラフでみるとあまり影響しなさそうです。
ですが、6Frから急激に抵抗値が上昇し、625倍になりました。
そしてなんと、5Frは3125倍でした。
この変化が、「Poiseuille（ポアズイユ）の法則：半径の4乗に反比例」の特徴になります。
在宅医療では、医療者ではないヘルパーさんなどの気管吸引が許可されていますが、この許可には「介護職員等の喀痰吸引等研修（第三号研修）」を受ける必要があります。
この研修では、気管吸引の圧力は－20kPaと教えています。
気管吸引の圧力の設定に対する詳細は次回にさせていただきます。
圧力の表示が国際単位のPa（パスカル）になったのは1960年ですが、日本では1992年〜1999年にかけて統一されました。
しかし、Paは圧力のイメージがつきにくいです。
以前使用していた、水銀で表すmmHgのほうがイメージしやすいのは筆者だけでしょうか。
－20kPaは－150mmHgになります。
－150mmHgとは、水銀を150mm（15cm）吸い上げる力になります。
水銀と水は同じなのでしょうか？？？
いやいや、水銀は水より13倍も重たいのです。
よって、－150mmHgを水に置き換えると、150mm×13倍＝1950mm H2Oと表現でき、水を吸い上げる力 → 195cm吸い上げる力 → 約2m吸い上げる力になります。
吸引器の圧力を－20kPaに設定するということは、吸引器に接続された吸引ホースをまっすぐ下におろして水を吸うと、吸引ホースは水を吸い上げ、2mのところで止まるということになります
（図2）。

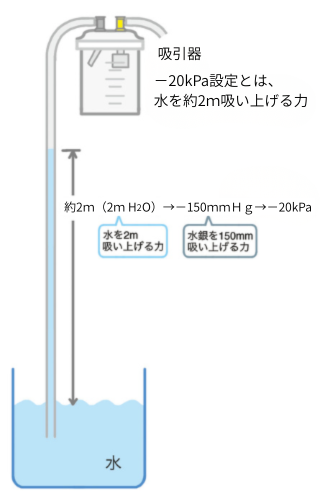

図2 吸引機の圧力設定のしくみ
次に、吸引ホースの先に気管吸引チューブを接続して水を吸い上げてみます。
18Frの気管吸引チューブのとき、2mの高さまで水を吸い上げる時間が、例えば1秒であったとします。
同じように各サイズの気管吸引チューブで同じことをすると、気管吸引チューブのサイズが小さくなるごとに、2mの高さまで吸い上げるのに時間がかかることになります。
単純に、気管吸引チューブの抵抗値から考えると、10Frでは21秒、8Frでは80秒、5Frになると3000秒（50分）も時間がかかるということになります。
今回のデータは、あくまでもチューブの壁が0.5㎜であると仮定したモデルであるため、正確な時間ではありませんが、気管吸引チューブのサイズが小さくなることで、吸引の時間は長くかかるということがわかります。
気管吸引の時間は10秒以内に行うことが基本になっていますので、10秒という時間内に十分な吸引のエネルギーを発揮できるのは、太いサイズの気管吸引チューブであり、細い気管吸引チューブでは、求めている吸引性能を発揮できないのです。
今回は、気管吸引チューブの総サイズでの抵抗値を、仮定したモデルで計算し、グラフ化しました。
正確なデータではありませんが、細い気管吸引チューブほど抵抗値が高く、分泌物を吸い上げるには時間を要するため、小児では分泌物が引きにくいという感覚になりやすいことが理解できたのではないかと思います。
次回も、小児では分泌物が引きにくい原因に関連する事項について説明していきます。
